[發明公布] 直線導軌鉆孔機

申請公布號：CN104741656A

申請公布日：2015.07.01

申請號：2015101050214

申請日：2015.03.10

申請人：浙江思特億精密機械科技有限公司

發明人：鄭永義; 陳權孟; 李旭海; 胡金華; 李明星

地址：322300浙江省金華市磐安縣新城區金仙寺5號

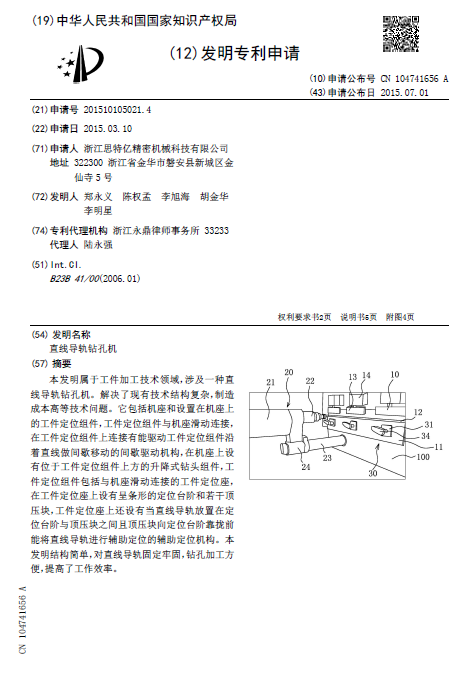

摘要： 本發明屬于工件加工技術領域，涉及一種直線導軌鉆孔機。解決了現有技術結構復雜，制造成本高等技術問題。它包括機座和設置在機座上的工件定位組件，工件定位組件與機座滑動連接，在工件定位組件上連接有能驅動工件定位組件沿著直線做間歇移動的間歇驅動機構，在機座上設有位于工件定位組件上方的升降式鉆頭組件，工件定位組件包括與機座滑動連接的工件定位座，在工件定位座上設有呈條形的定位臺階和若干頂壓塊，工件定位座上還設有當直線導軌放置在定位臺階與頂壓塊之間且頂壓塊向定位臺階靠攏前能將直線導軌進行輔助定位的輔助定位機構。本發明結構簡單，對直線導軌固定牢固，鉆孔加工方便，提高了工作效率。
