[發明公布] 一種與電鉆配合使用的吸塵裝置

申請公布號：CN104741660A

申請公布日：2015.07.01

申請號：2013107426621

申請日：2013.12.30

申請人：張一

發明人：張一

地址：404000重慶市萬州區國本支路14號604室

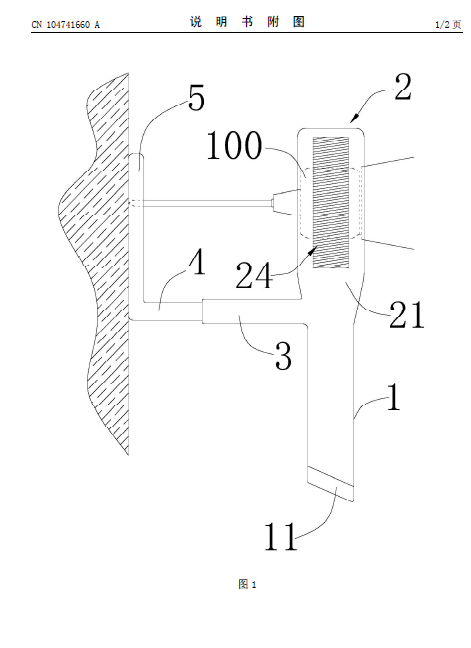

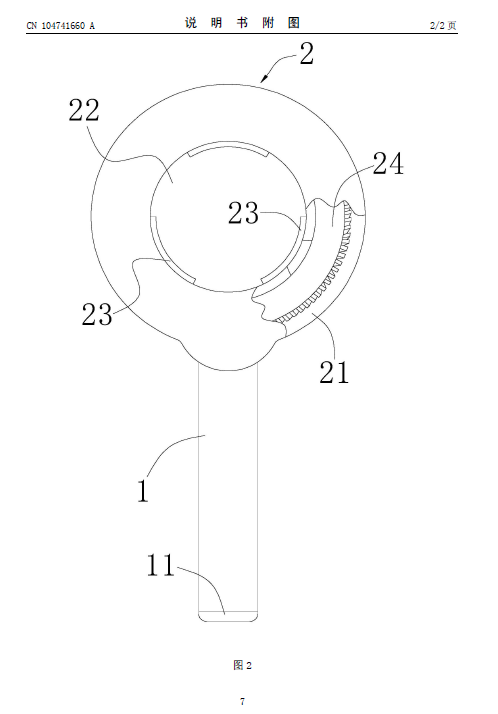

摘要： 本發明公開了一種與電鉆配合使用的吸塵裝置，所述吸塵裝置設有握持部，所述握持部為上下開口且中空結構，所述握持部上開口與一圓環結構并內設腔體的座套連通，電鉆鉆頭座可插入所述座套的內圓中，所述內圓表面設有與所述腔體連通的開槽，所述開槽表面設有轉動連接件，其中，所述轉動連接件的表面與所述電鉆鉆頭座表面面接觸；在所述腔體中設有渦輪風扇，所述渦輪風扇與所述轉動連接件底部固定連接；所述座套還設有連接管，所述連接管與所述腔體和所述握持部連通，在所述連接管遠離所述座套的一端活動套接有吸塵管，所述吸塵管上設有與其連通并垂直與所述吸塵管的吸塵罩。本發明有益效果在于，結構簡單、使用方便，不會改變電鉆的體積和重量，也不會增加能耗，而且有效的將灰塵收集，保證施工者的健康。
