[發明公布] 基于生物顯微鏡的加工測量一體化手提式電火花加工機床

申請公布號：CN104741710A

申請公布日：2015.07.01

申請號：2015101370458

申請日：2015.03.26

申請人：哈爾濱工業大學

發明人：劉晉春; 楊曉冬; 韋東波; 白基成; 凡銀生; 岳曉明; 李政凱

地址：150001黑龍江省哈爾濱市南崗區西大直街92號

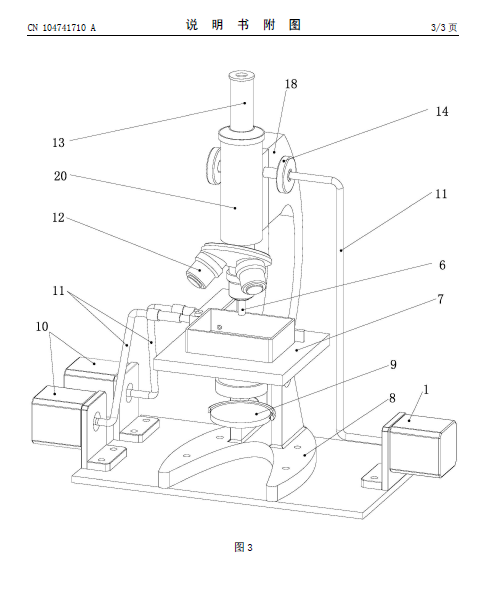

摘要： 基于生物顯微鏡的加工測量一體化手提式電火花加工機床，它涉及一種加工測量一體化電火花加工機床，以解決現有的電火化加工機床數控分辨率固定不變，而且加工過程中無法進行測量，機床結構復雜以及成本高的問題，它包括生物顯微鏡，它還包括主軸頭、橫向驅動機構和縱向驅動機構；主軸頭包括第一步進電機、滾珠絲杠、導軌、滑塊和旋轉主軸；導軌與鏡臂連接，導軌的上部安裝有第一步進電機，滑塊嵌入導軌上并能上下滑動，第一步進電機的輸出軸與豎向設置的滾珠絲杠的一端連接，滾珠絲杠的另一端穿過滑塊上的螺紋通孔并與該螺紋通孔螺紋連接；橫向驅動機構和縱向驅動機構均包括兩個第二步進電機和兩個軟軸。本發明用于電火花加工。
