一種基于超聲波無損檢測的管道污垢厚度檢測系統
[實用新型] 一種基于超聲波無損檢測的管道污垢厚度檢測系統
- 授權公告號：CN206514826U
- 授權公告日：2017.09.22
- 申請號：2016211206021
- 申請日：2016.10.14
- 專利權人：東北電力大學
- 發明人：徐源;
樸亨; 徐曼菲; 吳春迎 - 地址：132012吉林省吉林市長春路169號
- 分類號：G01B17/02(2006.01)I

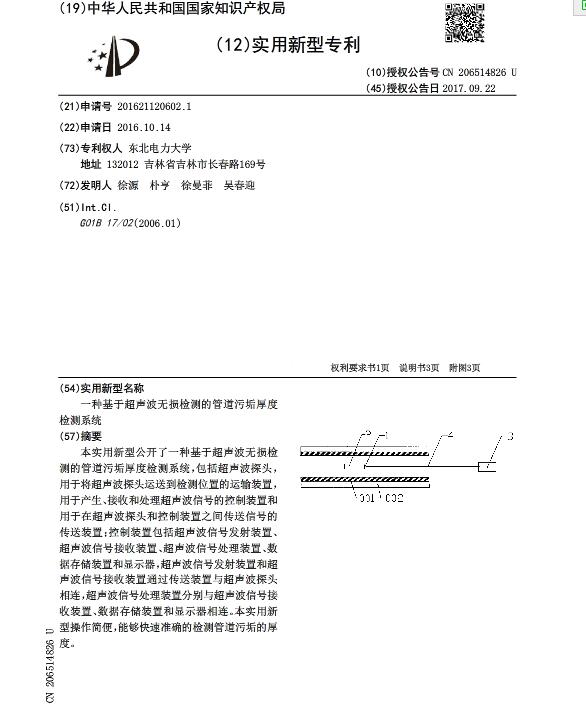

摘要： 本實用新型公開了一種基于超聲波無損檢測的管道污垢厚度檢測系統，包括超聲波探頭，用于將超聲波探頭運送到檢測位置的運輸裝置，用于產生、接收和處理超聲波信號的控制裝置和用于在超聲波探頭和控制裝置之間傳送信號的傳送裝置；控制裝置包括超聲波信號發射裝置、超聲波信號接收裝置、超聲波信號處理裝置、數據存儲裝置和顯示器，超聲波信號發射裝置和超聲波信號接收裝置通過傳送裝置與超聲波探頭相連，超聲波信號處理裝置分別與超聲波信號接收裝置、數據存儲裝置和顯示器相連。本實用新型操作簡便，能夠快速準確的檢測管道污垢的厚度。
